Nov izdelek je tukaj, samodejni števec delov SMT
Načelo izdelka

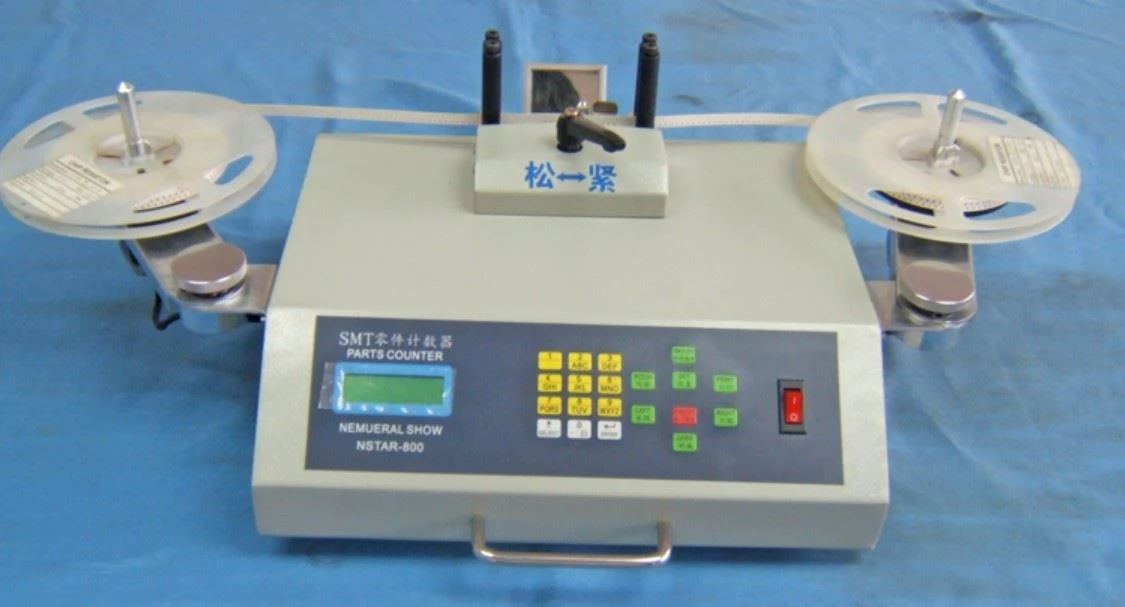

Števec čipov sprejme načelo fotoelektričnega senzorja, uporablja ustrezno razmerje med luknjo za vodenje traku za del in delom prek namenskega procesnega čipa in obsežne obdelave centralnega vezja, da doseže ničelno napako, natančno izmeri število delov SMD, in uresničite priročno in hitro štetje. Je učinkovita pomožna oprema za ravnanje z materiali SMT.
značilnost izdelka
Lastnosti izdelka
Število delov izračunajte na popolnoma samodejen način, ki je primeren za podajanje materialov, postopek razdeljevanja materiala pa je preprost. Edinstvena zasnova, ki preprečuje, da bi materialni pas padel, zmanjša škodo na materialnem pasu na minimum. Lahko se šteje v pozitivno smer. Številko je mogoče prednastaviti in jo natančno izračunati. napaka. Za lažje upravljanje je mogoče namestiti optični bralnik in tiskalnik s črtno kodo.
Specifikacije izdelka
Specifikacije izdelka
Napajanje: AC220V / A100V, 50/60 HZ, en motor 25W, stroj ima 2 motorja skupaj 50W
Območje štetja: -99999-99999KM
Dimenzije: L470 * Š300 * V180mm
Teža: 10KG
Hitrost štetja: 13 sekund na ploščo / 5000
Podpora za odkrivanje manjkajočih delov
Podpora za avtomatsko zaustavitev jalovine
Aplikacije
Uporaba izdelka
Deli tipa SMD z jermenom veljajo za premer kolesa jermena: velja katera koli velikost
Interval traku (PITCH): 1, 2, 4, 8, 10, 12, 16, 24, 32, 44, 56 mm Širina traku (ŠIRINA): 4, 6, 8, 12, 16, 24, 32, 44, 56 mm
Operativni postopki
Napajalni kabel priključite na gostitelja in na napajalnik AC220V / A100V
Vklopite stikalo POWER na plošči stroja in zaslon LCD bo v tem trenutku zasvetil
Pritisnite PITCH, nastavite razmik med štetnimi deli in pritisnite" ENTER" potrditi. Položite dele, ki jih želite prešteti, na pladenj na levi.
Ročno izvlecite materialni pas in ga pritrdite med zamaškom in števcem ter poravnajte srednjo luknjo prvega dela in prostor s srednjo črto zamaška.
Pritisnite tipko &; Stop / Clear &; za 2 sekundi ponastavite številko na nič. Opomba: Številčno orodje se bo vrtelo, da se bo štelo, ko se trak materiala potegne. Pritisnite to tipko, da ponastavite številko na nič.
Pritisnite" gumb za nastavitev" za preklop med ročnim in samodejnim načinom. Pri izbiri samodejnega načina morate vnesti številko, ki jo želite prešteti, sicer se motor ne bo vrtel, ko pritisnete &; vrtenje naprej &; .
Ročno povlecite materialni trak, da ga navijate na prazen pladenj za material, pritisnite" vrtenje naprej / DESNO" šteti.
Ko je količina dosežena, se motor ustavi. Zaradi načela vztrajnosti je lahko število štetjev za približno eno več ali manj od nastavljene vrednosti. Pladenj lahko ročno vrtite, dokler LCD ne prikaže nastavljene vrednosti, to je števila delov.
Po končanem štetju pritisnite" Reverse / LEFT" in trak se bo previl na prvotni levi pladenj in vrtenje se bo ustavilo.
