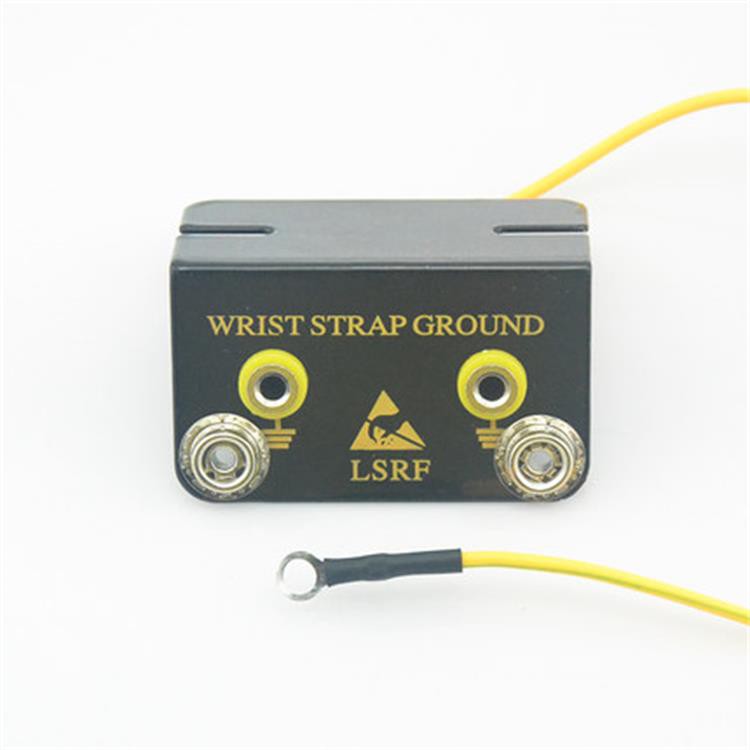

Kako namestiti antistatično ozemljitveno napravo
Za dobro ozemljitev je treba v veliko jamo zunaj zakopati več večjih bakrenih plošč, nato pa z bakrenimi palicami ali bakrenimi mrežami povezati v zaprtih prostorih, da bi dosegli dobre rezultate (tudi druge kovine so v redu, vendar so dovzetne za korozijo)
Ozemljitveni sistem računalniške sobe je pomembno sredstvo za preprečevanje motenj parazitske kapacitivne sklopke, zaščito varnosti opreme in ljudi ter zagotavljanje stabilnega in zanesljivega delovanja računalniškega sistema.
Ozemljitveni sistem elektronskega računalnika je *preprost in *ekonomičen v zasnovi proti motnjam in je tudi način *pomembnega učinka. Če je mogoče ozemljitev pravilno kombinirati z zaščito, je mogoče bolje rešiti problem hrupa.
Zato je treba za zagotovitev varnega, zanesljivega in stabilnega delovanja računalniškega sistema ter za varnost opreme in ljudi oblikovati ustrezne ozemljitvene sisteme za različne zahteve različnih vrst računalnikov.
V skladu z zahtevami računalniškega ozemljitvenega sistema v nacionalnem standardu&"Računalniške tehnične zahteve [GG" ", imajo računalniške postaje na splošno naslednje vrste razlogov:
Enosmerna masa računalniškega sistema; vrednost upora ni večja od 1Ω.
Delovno polje AC; vrednost upora ni večja od 4Ω.
Varnostno zaščitno ozemlje; vrednost upora ni večja od 4Ω.
Antistatična ozemljitev; vrednost upora ni manjša od 4Ω.
Zaščita pred strelo; vrednost upora ni manjša od 10Ω.
Tako imenovano ozemljitev se nanaša na povezavo določene točke v tokokrogu ali določene kovinske lupine s tlemi z žico. Cilj je olajšati tok zemeljskega toka. Zato je manjši upor tal, lažje teče tok tal. Poleg tega je za ozemljitev elektronskih računalniških sistemov zaželeno čim bolj zmanjšati potencialna nihanja, ki povzročajo hrup. Tako je tudi upornost tal čim nižja.
Ko se ukvarjate z ozemljitvijo računalnika, bodite pozorni na dve točki:
Signalna vezja in napajalna vezja, visokonapetostna vezja in nizkonapetostna vezja ne smejo uporabljati skupnih ozemljitvenih zank;
Ozemljitev občutljivih vezij mora biti izolirana ali zaščitena, da se preprečijo motnje, ki nastanejo zaradi povratka tal in elektrostatične indukcije.
Funkcije in metode izvajanja več ozemljitvenih žic so opisane na naslednji način:
Vloga komunikacijskega delovnega mesta
V računalniškem sistemu obstaja veliko število električne opreme, ki uporablja napajanje 380V/220V AC, kot so periferna računalniška oprema, transformatorji, ventilatorji na omarah klimatske opreme in vzdrževalna oprema. V skladu z nacionalnimi predpisi je potrebna delovna ozemljitev, torej nevtralna točka je ozemljena. , Znan tudi kot sekundarna ozemljitev. Njegova vloga je zagotoviti osebno varnost in varnost opreme.
V računalniških sistemih je veliko opreme za izmenični tok, vendar ljudje pogosto ne jemljejo sekundarne težave z ozemljitvijo opreme za izmenični tok, kar pogosto povzroča nepotrebno škodo ljudem in opremi.
poseben ukrep:
Nevtralno točko zunaj računalnika z izoliranimi žicami zaporedno povežite z nevtralno črto omare za distribucijo električne energije in jo nato ozemljite z ozemljitveno vodilo. Nevtralne točke druge opreme za izmenični tok, kot so klimatske naprave, ventilatorji za svež zrak ter oprema za stabilizacijo frekvence in napetost, so neodvisno ozemljene v skladu z električnimi kodami.
Varno zaščitno ozemlje
Naredite dobro ozemljitev med lupinami vse opreme v strojnici in ohišji motorjev, klimatskih naprav itd., In tlemi, ki se imenujejo varnostna tla. Ko se izolacija razbije, je odporna impedanca med ohišjem in tlemi tako velika, da je napetost na ohišju v bistvu enaka napetosti napajalnika AC (220V). Ko se človeško telo dotakne ohišja in izolacija človeškega telesa na tla ni dobra, bo skozi človeško telo v zemljo prišel precejšen tok, kar je zelo nevarno. Če je primer utemeljen, je situacija popolnoma drugačna. Ko se izolacija razbije, ozemljitveni tok kratkega stika vstopi v zemljo po dveh poteh ozemljitvene žice in človeškega telesa. Ker je upornost tal zelo majhna, je veliko manjša od upora človeškega telesa. Tok velike vrednosti vstopa v zemljo skozi ozemljitveni upor in s tem ščiti osebno varnost.
Izvedbeni ukrepi:
Varnostna ozemljitev v računalniški učilnici je, da omare vseh omaric zaporedno povežete z več izoliranimi žicami, nato pa uporabite ozemljitveno vodilo (večstranska pletena žica je priključena na tla).
Druga oprema v računalniški sobi, na primer klimatske naprave, je priključena ločeno.
DC ozemljitev računalniškega sistema se imenuje tudi logična osnova.
Da bi računalnik deloval normalno, morajo vsa elektronska vezja stroja delovati na stabilnem osnovnem potencialu, ki je referenčna točka ničelnega potenciala. Pri načrtovanju enosmerne mase je treba pozornost nameniti odpravljanju napetosti hrupa, ki nastane, ko tok vsakega vezja teče skozi skupno impedanco ozemljitve. Namesto da bi prekinili enosmerno ozemljitev, še vedno uporabljamo enosmerno ozemljitev za povezavo z ozemljitvijo. To pomeni, da je digitalno vezje v elektronskem računalniku povezano z maso z enakim potencialom, vrednost upora pa je določena v skladu z zahtevami pogodbenice A.
V sistemu, ki za povezavo z ozemljitvijo uporablja ozemljitev enosmernega toka, bi moral imeti hkrati tudi dober sistem ozemljitvene zaščite. Poleg tega sta enosmerna in ohišje ohišja ločena v številnih računalniških sistemih, to je, da sta med seboj izolirana v računalniški učilnici. Na ta način je do tal zagotovljena pot z nizko upornostjo za visokofrekvenčne motnje, zagotovljena pa je tudi pot z nizko upornostjo za razelektritev električne energije podvozja (statična).
Priključitev in izbira enosmerne mase:
Serijska ozemljitev: Večtočkovna ozemljitev, tako imenovana serijska ozemljitev, je za priključitev ozemljitvenih žic enosmerne napetosti vsake naprave v računalniškem sistemu zaporedno na bakreno pločevino kot ozemljitveno žico enosmernega toka. Treba je opozoriti, da je neposredna žica, ki se trenutno uporablja, večplastna pletenica ali bakreni trak, ki ga je treba izolirati od ohišja.
Vzporedno ozemljitev: V enotočkovnem ozemljitvenem računalniškem sistemu je na ozemljitveno žico bakrenega bloka priključena večžična zaščitena prožna žica, bakreni blok pa je oblazinjen z izolacijskim materialom.
Zaščita pred strelo
Strele so naravni pojav razelektritve v ozračju. Hitrost razelektritve udarcev strele je zelo velika, tudi sprememba toka strele je zelo močna. Tok strele se močno poveča, ko se nevihta začne spuščati, tok pa lahko med strelo doseže 200-300 kA. Uničujoče učinke strele lahko v osnovi razdelimo v tri kategorije. ** Razred je učinek neposredne strele, to je udara strele neposredno v zgradbe ali opremo. Povzroči škodo. Kategorija ** je sekundarno delovanje strele, ki se običajno imenuje inducirana strela, to je magnetni učinek in elektrostatični učinek, ki ga povzroča tok strele, kar se kaže v: elektromagnetno polje, ki ga povzroča tok strele, se skupaj s strelo drastično spreminja. tok. Po drugi strani pa bo elektrostatična indukcija naboja povzročila visoke napetosti (do več sto tisoč voltov) na kovinskih predmetih ali električnih vezjih, kar lahko resno ogrozi varnost opreme in osebja. Tretja vrsta je, da tok strele prenaša visoko napetost v notranjost stavbe po električnih vodih in cevovodih ter tvori tako imenovani potencialni vnos, kar je seveda zelo nevarno.
Sestava naprave za zaščito pred strelo
Na splošno lahko naprave za zaščito pred strelo razdelimo na tri osnovne dele.
Zračni priključek
Naprave za zaključevanje zraka se imenujejo tudi naprave za sprejem strele, ki so kovinski vodniki, ki sprejemajo tok strele, ki jih običajno imenujemo strelovodi, strelovodni pasovi ali strelovodne mreže.
Spodnja linija
Spodnji vodnik je prevodnik, ki povezuje gromobran (mrežo) in ozemljitveno napravo in je običajno položen na streho in steno. Njegova funkcija je, da vodi strelovod od strelovodne naprave do ozemljitvene naprave.
Ozemljitvena naprava-ozemljitveni vložek
Upoštevati je treba, da mora biti zaradi varnosti opreme in ljudi razdalja med tlemi za zaščito pred strelo in ozemljitvijo z enosmernim tokom ter varnostno zaščito večja od 15 m.
Razmerje med več ozemljitvenimi sistemi
Če združite ozemljitev enosmernega toka, varnostno ozemljitev, delovno ozemlje z izmenično napetostjo in ozemljitev za zaščito pred strelo, in jih povežete z različnimi ozemljitvenimi kupi, je največja prednost te sheme, da lahko prepreči, da bi druga oprema motila stabilno delovanje računalnik. Kompleksnost je draga in težko je najti primerno priložnost.
Zdaj sprejmemo takšno shemo, enosmerna ozemljitev in zaščita pred strelo sta ločeno ozemljeni, varnostno ozemljitveno ozemlje in delovno ozemlje z izmeničnim tokom pa si delita ozemljitveni kup. To pomeni, da so nevtralni vodi vse napajalne opreme za izmenični tok v računalniški sobi povezani z nevtralnim priključkom omare za distribucijo energije; nato so ohišja (okvirji) vsake opreme povezani skupaj z izoliranimi žicami, priključeni pa so tudi na nevtralni priključek omare za distribucijo električne energije. Nato uporabite vodilo do vodila do strojnice in ga povežite z ozemljitvenim kupom.
