Osnovna načela in načela zaščite pred elektrostatičnim praznjenjem
1. Trije primeri škode esd
1. Vodniki s površinskimi želvami (človeško telo, oprema itd.) povzročajo poškodbe pritličenih naprav zaradi izpusta;
2. Naprava je poškodovana zaradi izpusta statične električne energije in vodnika;
3. V elektrostatskem polju naprava stika z pritličnim vodnikom in izpusti ter povzroča škodo.
2. Štiri osnovna načela varstva ESD
1. Enakovredna povezava: Vodnik v stiku z občutljivo napravo realizira enakovredno povezavo, da bi se izognili izpustu zaradi statične električne energije celotnega pasu;
2. Statični nadzor moči: statične električne energije izolacijskih materialov ni mogoče odpraviti z zemeljsko in enakovredno povezavo, zato je treba statično moč nadzorovati okoli občutljivih naprav;
3. Anti-statična embalaža: Naprave, ki zapuščajo zaščitno območje ESD, morajo za preprečevanje vpliva zunanje statične električne energije uporabiti anti-statično embalažo;
4. Varnost**: Zaščitni ukrepi ESD ne morejo zmanjšati ravni varnosti, kot sta varnost in varnost.
3. Osnovna tehnična sredstva
1. Enakovrednost: Osnovno načelo: Počakajte, da se električno potencialno stanje ne izpusti. Praksa: (1)Uporaba in povezovanje vseh predmetov, ki se lahko dotaknejo naprave (skupna točka povezave); (2)Naredite preskok med sistemi za zemljitev, da se izognete morebitnim razlikam.
2. Pritličje: Osnovno načelo: Izvajanje izpusta statične električne energije v zemljo z žico za pritegnjenje ali napravo za zemljitev. Praksa: (1)Vzpostavitev elektrostatičnega sistema za utemeljevanje; (2)Uporaba elektrostatičnega prevodnega materiala; (3)Dve metodi: trdo pritličje in mehko pritesnjenje.

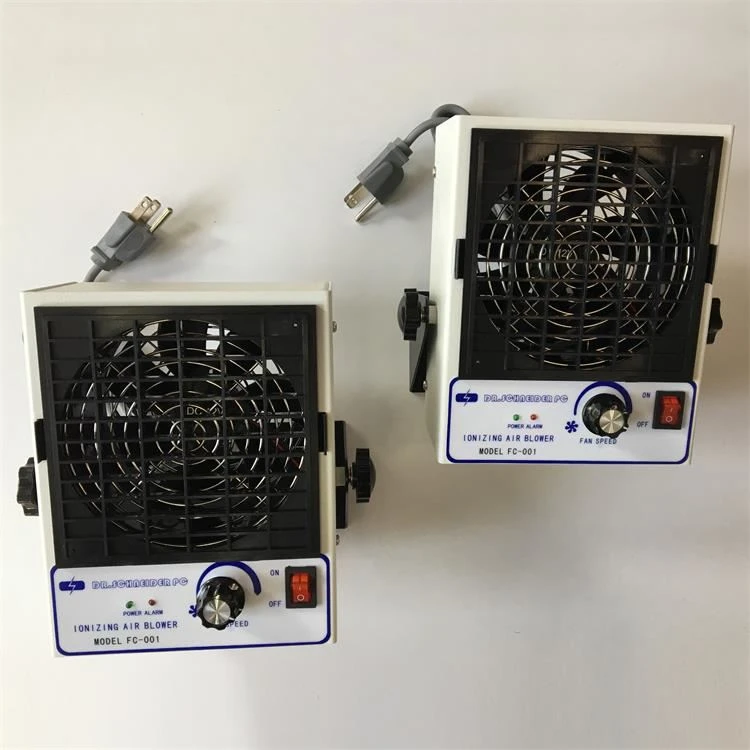

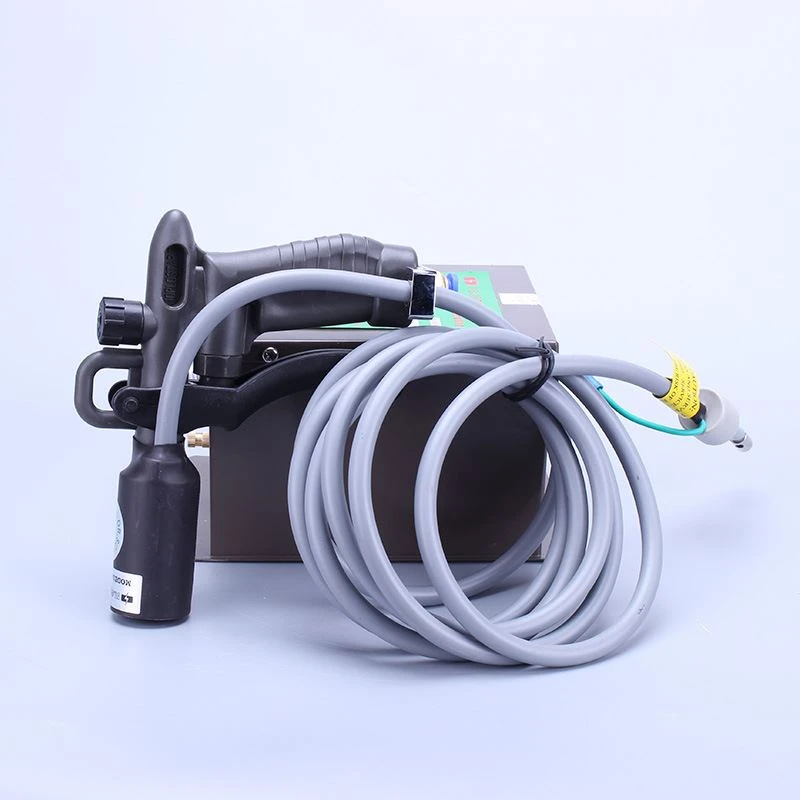

3. Ionizacija in nevtralizacija: osnovno načelo: ionizirani zrak proizvaja pozitivne in negativne ione, ki nevtralizirajo elektrostatična naboja. Metoda: (1)Ionov ventilator, ionov zračni top, ionov bar; (2)Samoiduktivni ionijev statični eliminor.
4. Nadzor odpornosti: Osnovno načelo: Z nadzorom odpornosti lahko nadzoruje odvajanje ali odvajanje pretirano močnih površinskih želv, hkrati pa zagotavlja varnost človeškega telesa. Metoda: (1)Uporaba statičnih disitativnih materialov; (2)Priključite varnostni upor za omejevanje toka.
5. Elektrostatični praznjevalni ščit: osnovno načelo: ščitenje elektrostatičnega polja in blokiranje elektrostatičnega izpustnega toka pred prehodom skozi občutljive naprave. Praksa: (1)Uporaba statičnih ščitnih materialov in zabojnikov za ščite; (2)Izolacijski materiali in konstrukcije ovir.
6. Nadzor vlage: osnovno načelo: povečajte vlažnost, da zmanjšate proizvodnjo statične električne energije in zmanjšate napetost trenja. Metoda: (1)Nadzor vlage pri 40~ 70% (izpolnjuje zahteve večine standardov).
7. izbira in nadzor procesov materiala, da bi se izognili statični elektriki: osnovna načela: zmanjšanje statične električne energije z uporabo materialov, ki ne proizvajajo ali ustvarjajo statične električne energije; površina materiala je gladka in čista, statična elektrika pa se zmanjša; uporabo zaporedja statične električne energije. Metoda: (1)Uporaba antistatičnega materiala; (2)Uporabite antistatična sredstva.
8. označevanje in označevanje: označite občutljive naprave, da se izognete shranjevanju, prevozu in delovanju kot neosjetljive naprave; označiti zaščitno opremo in materiale ESD, da navedejo svoje funkcije in preprečijo uporabo po obdobju veljavnosti; za EPA (področje varstva evropskega varnostnega varstva, delovne zveze) za identifikacijo; za morebitna tveganja v EPA (IEC); za pritemeljska mesta; za dokumente in načrtne risbe, povezane z občutljivimi napravami (IEC); za opremo v EPA (IEC).
9. Zaščitno vezje in konstrukcijska zasnova izboljšata antistatiko.
